一 系统概述

1.1系统介绍

    蓄电池在线监测系统对电池组进行全面监测，能够发现蓄电池失效前期特征，包含单体电池的不均衡性以及对失效、低效电池等状况进行及时有效的处理，从而避免整个蓄电池组劣化加重，延长蓄电池组使用寿命，保证工作系统的正常运行。实时监测蓄电池各项运行参数，利用监控平台实现数据展示，对蓄电池组健康状况进行智能分析，准确掌握蓄电池组的实际运行状态。

1.2参数指标

单体电池电压：2V/4V/6V/12V

电压测量范围：0V ～ 220V（串联电压，以上限16只、12V为基数）

温度测量范围：-20℃ ～ +80℃

温度测量精度：±0.5℃

通讯组网方式：ZigBee+有线网络；ZigBee+GPRS

工作环境温度：-10℃ ～ +50℃

尺寸：现场采集终端：186mm x 120mm x 80mm

          远程监测终端：120mm x 100mm x 65mm

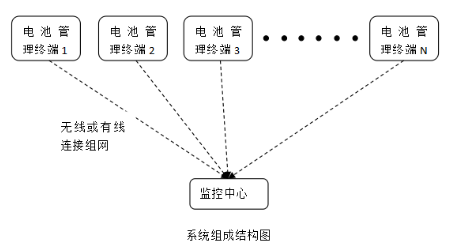

1.3系统组成结构

二 系统优势

Ø 实时在线监测蓄电池

    系统实时在线监测蓄电池，实现电池资源数字化、信息化全面管理。使用时对用户设备运行不产生任何附加干扰，能够实时监测蓄电池组电流、电压、内阻、温

和健康状况。

Ø 电池/电池组综合数据分析

    以电池正常运行状态为核心依据，进去分析电池/电池组健康状况，评估电池的监控状态趋势、预估使用寿命及剩余容量。

Ø 电池故障系统自动预警

    当发现性能可能恶化的故障电池，系统会自动预警提示监控工作人员，保障系统能够安全运行。

Ø 系统操作便捷且扩展性强

    设备操作便捷，一键可控制开关；系统整体采用模块化设计，扩展性强。

Ø 综合应用提高蓄电池使用寿命

    根据监测电池健康状况分析处理，减少更换、人工维修和处理废旧危害物品费用等直接成本的支出，提高蓄电池组的安全可靠性。

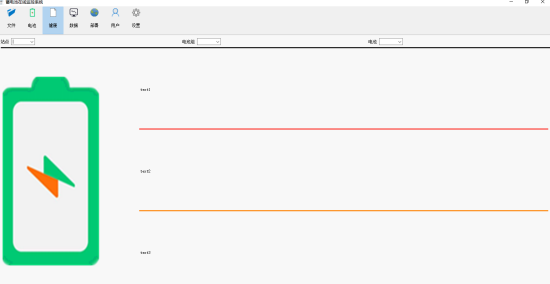

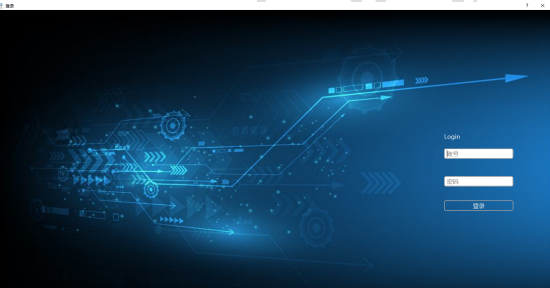

三 监控平台
