在线式防爆压差表在线式工业仪表重庆集元科技有限公司

在线式防爆压差表是结合了微处理技术和模数转换算法，能够测量压差的详细数据，达到高精度、低功耗、抗干扰性的设计要求。传统工业仪表采用液晶显示技术，数据清晰易读。外壳采用不锈钢，耐腐蚀，抗机械压力，可以在多种工业复杂环境中使用，广泛应用于石油开采作业领域。

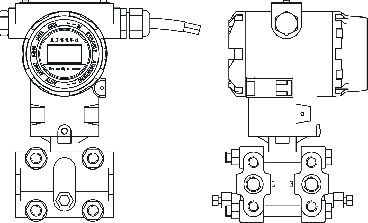

结构尺寸

规格参数

量程: ±(50Pa～200Pa～1KPa～10KPa ～100KPa)

耐压: 量程值的三倍

综合精度: 0.25%FS、0.5%FS、1.0%FS

供电电压: 24VDC(9～36VDC)

介质温度: -20～85℃

环境温度: 常温(-20～85℃)

零点温漂移： ≤±0.05%FS℃

输出信号: 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)

负载电阻: 电流输出型：最大800Ω；电压输出型：大于5KΩ

绝缘电阻: 大于2000MΩ (100VDC）

振动影响: 在机械振动频率20Hz～1000Hz，输出变化<0.1%FS

量程温度漂移： ≤±0.05%FS℃

补偿温度： 0～70℃

安全过载： 150%FS

极限过载： 200%FS

响应时间： 1 mS(上升到90%FS)

绝缘电阻: 大于2000MΩ (100VDC）

密封等级: IP65

长期稳定性能: 0.1%FS/年

电气接口(信号接口): 引出导线

选型表

在线式防爆压差表（型例WSPD-04110M20AD24-P）

( )041代表4*10的1次方KPa测量范围，即40KPa

( )10代表精度为千分之10

( )M20代表螺纹连接方式

( )4-20为A，0-5V为B，0-10V为C，RS485为R，RS232为S，RS422为U

( )D24代表输入电压，DC24V为D24，AC220V为A22，DC12V为D12

( )P代表连接电缆长度为订做，可省略，省略时为默认1米
