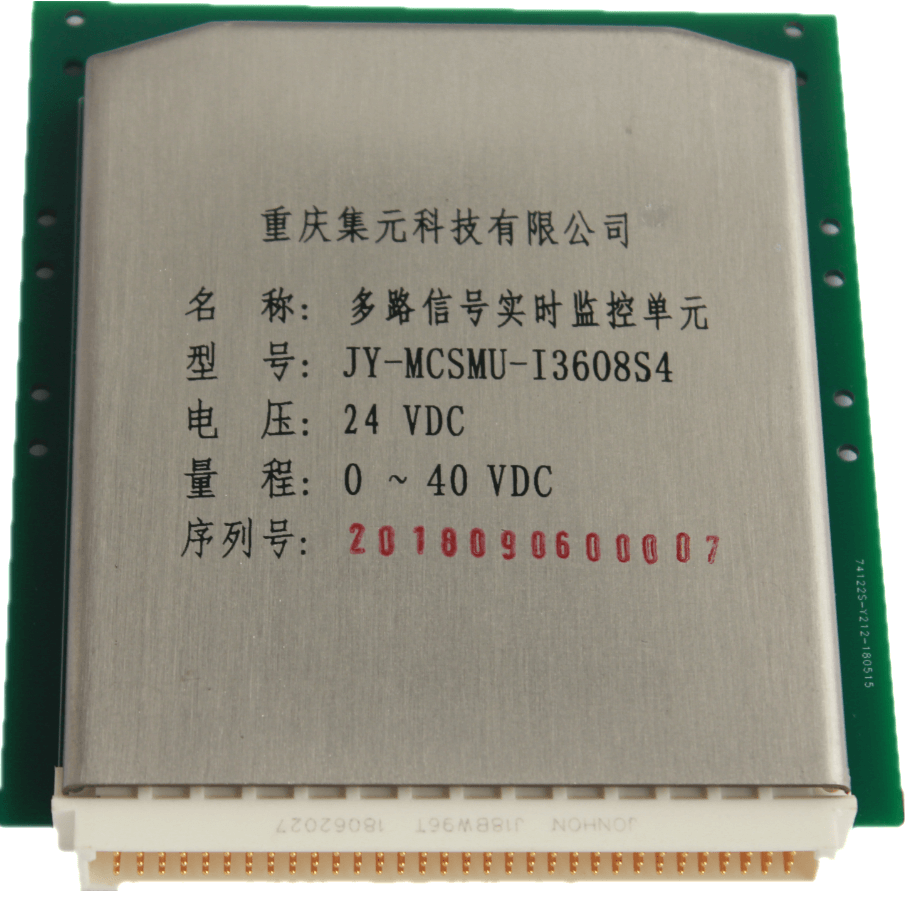

多路信号监测单元




       物联网设备的工业应用产品:

      多路信号实时监控单元,是一款性能优异且功能丰富的多路信号实时采集监控产品。它能够提供多个电源域、实现36路输入信号的实时采样监控,并能根据给定输入输出逻辑进行多路输出的实时控制。该产品同时还提供了串口、网口等多种通信接口。它可以配合客户上位机软件,进行实时通信和监控分析,能够帮助客户迅速准确定位和排查复杂系统中的关键信号如电源信号的故障问题,能够满足设备提供商在多种应用场景中采集、监控、排故、分析的实际需求。

     产品特

       系统基于主处理器+多协处理器的设计思路,保证了采样实时性,负责采样处理的协处理器可以根据客户要求实现更多更好的算法,适用于不同的场景

      ●支持多个隔离电源域同时采样

      支持36路大容量输入信号的同时采样

      支持0-40V电压信号的精确采样,采样分辨率不低于10mv

      支持多路输出控制,输入输出控制逻辑灵活可配

      支持4路串口数据监控和转发,串口波特率高达115200bps

      支持10/100M自适应网络接口,方便上位机及时通信

       嵌入高精度日历芯片,定时偏差±5ppm

      支持micro SD存储接口,最大支持32GB存储容量

      嵌入BIOS扭扣电池,便于保存系统时间等设置

      使用标准24V DC供电,支持10~36V宽电压范围工作

      采用高密度高可靠性的96芯连接器与其他系统连接

      支持自主工作模式,将监控数据记录到文件中,且单个文件不大于1GB

      支持以时间为依据,自动生成记录文件的文件名

      支持文件按FIFO准则进行覆盖(磁盘空间不够时)

      支持联机工作模式,将监控数据通过网络实时上报

      支持自主模式和联机模式的自由切换

      支持系统快速自检(通过板卡测试)

      ●尺寸小、重量轻、携带方便

        应用领域

        1.航空航天应用:采集存储航空航天设备关键信号及状态,分析如电源电压、气压、通信、雷达等信号等。

        2.军工应用:应用于多路高频或瞬态信号采集控制,如军工靶场动态应变或超动态应变、结构冲击等信号。

        3.舶应用:对船舶运行关键信号/状态数据的实时采集、记录,如各子系统供电信号、水声信号、发动机电气、内燃机燃烧或高频持续振动信号等。
