高速数据记录仪

   物联网设备的工业应用产品:

    设备参数

          处 理 器      Genuine Intel(R) CPU U2500 @ 1.2GHz

          内存          1GB,最大可扩2.0GB

          记录容量    20GB,可扩展

          采集接口    128针航插接口(可达20路异步422采集)

                           24针航插接口(可达4路同步422采集)

          支持模式    异步422/232串口,同步422串口

          数据速率    异步422支持50~921600bps波特率,同步支持4Mbps波特率

          时间精度    1ms~20ms

          记录格式    RAW原始数据格式,ICD自解析格式

          分段支持    支持按用户指定文件大小分段记录,但单个文件不超过1GB

          瞬态抑制    支持

          数据通路    可全双工

          数据管理    支持对记录文件进行查看、下载、删除等操作

          工作电压      DC12V

          功率            <60W

          供电接口      AC220V/DC12V适配器接口,或DC28V/DC12V航插供电接口

          其他接口      USB 2.0 x 3,1000M RJ-45 x 2,PS2 x 1,VGA x 1等

          操作系统      Windows XP

           重量           <3.5kg

           颜色           黑色

          外壳材质      航铝

           外形尺寸     ≤280(W) × 240(D) × 85(H) mm

           工作温度    -20℃~60℃(通用型,ET型按GJB151-86地面A类标准执行)

           工作湿度      5%~90%(非凝结状态)

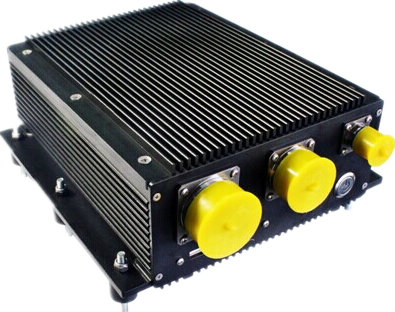

        JLS-12W24型高速数据记录仪,是一款多功能便携式数据记录设备,能够满足复杂系统,尤其如航电系统的数据采集、记录、管理等方面的应用需求。

        设备采集记录时间精度高,能够支持高达921600bps波特率的异步串口及4Mbps的同步串口。数据记录格式灵活,支持原始数据记录和按用户灵活定义的ICD记录,并支持记录文件按指定大小分段存储。外部配置接口丰富,自带鼠标、键盘、USB、VGA及双LAN接口,自带操作系统,配置维护十分方便,串口和电源均为航插,可灵活设定异步串口的工作模式,支持与多种采集对象连接。

        设备按军用标准设计,经过加固和减震处理,能在恶劣环境下使用,串口均进行了外保护处理,完全保证外部被测设备的安全,宽电压输入DC6~24V以及支持带浪涌保护的DC28V航空电源输入,适用于多种配电场景。并且还可作为测试设备,通过异步串口下发测试数据对系统成员进行测试激励,因此适用于军事、航天、航空、铁路、机械等诸多领域。
